DGZ型鋼質錐型錨具，可錨固標準強度為1570MPa、1670MPa的Φ5、Φ7mm高強鋼絲束，配用YC850、YC1500千斤頂、ZB50油泵張拉頂壓錨固。 DGZ錨具由錨環(huán)、錨腮及錨具板三部分組成。其工作原理是通過張拉預應力鋼絲頂壓錨塞，把鋼絲楔緊在錨圈與錨塞之間，借助摩擦力傳遞張拉力，同時利用鋼絲回縮力帶動錨塞向錨圈內滑行，使鋼絲進一步楔緊。 |
 |

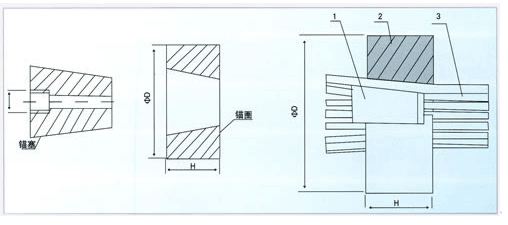

鋼制錐型錨具系列設計參數（單位：mm）
1、錨塞 2、錨圈 3、鋼絲
技術參數：
|
型號
|
材料規(guī)格
|
鋼絲根數
|
D
|
H
|
張拉機具
|
|
DGZ5-12
|
φ5
|
12
|
φ90
|
50
|
YC650千斤頂,ZB2-50油泵
|
|
DGZ5-18
|
φ5
|
18
|
φ98
|
50
|
YC650千斤頂,ZB2-50油泵
|
|
DGZ5-24
|
φ5
|
24
|
φ108
|
53
|
YC650千斤頂,ZB2-50油泵
|
|
DGZ5-28
|
φ5
|
28
|
φ117
|
53
|
YC850千斤頂,ZB2-50油泵
|
|
DGZ5-30
|
φ5
|
30
|
φ136
|
53
|
YC850千斤頂,ZB2-50油泵
|
|
DGZ5-12
|
φ7
|
12
|
φ110
|
57
|
YC850千斤頂,ZB2-50油泵
|
|
DGZ5-24
|
φ7
|
24
|
φ130
|
57
|
YC850千斤頂,ZB2-50油泵
|
